+技术参数：

1、RL观测角α=1.05°，入射角β=88.76°，互补角度为1.24°

2、Qd观察角扩散: ±0.17°

3、RL光源色温为：2856±50K（CIE A光源）

4、Qd光源色温为：6500K

5、探测器为硅二级管+V（λ）矫正器，经滤光器修正后符合CIE标准。

6、RL的测量值范围：0~4000 mcd·m-2·lx-1

7、QD的测量值范围：0~ 318 mcd·m-2·lx-1

8、电池连续工作时间>30小时

9、数据存储：10万条

10、屏幕：5寸电容触摸屏

11、数据接口：USB

12、电池容量：锂电池  12V 5.2Ah

13、充电方式：220VAC 50HZ; DC15V

14、电源供应：锂电池

15、使用温度：-15°C~+60°C

16、储存温度：-30°C~+60°C

17、操作湿度：0~98%，无结露

18、体积（长X宽X高）

净尺寸：700mmX140mmX140mm

含包装尺寸：880mmx485mmX255mm

19、包装箱: 高端仪器箱

+工作原理：

1、RP-12-Q型标线逆反射测量仪RL的几何条件是模拟汽车夜间在公路上行驶时，汽车前照灯照射路面上的逆反射材料制作的标线，经其反射后，被驾驶室内的司机观察到的亮度情况。其光路示意图如下图所示。

前照灯的光轴与路面的法线（参考轴）之间的夹角称为入射角（β），规定为88.76°，前照灯的光轴与逆反射光线之间的夹角称为观测角（α），规定为1.05°。光源、光学系统按照入射角β投向标线，测量窗口的尺寸为200X95mm，从标线反射的光线按照1.05°的观测角α，被探测器所接收，经信号处理、计算后得到测量值，并显示出来，此值即为逆反射系数RL的测量值。

2、RP-12-Q型标线逆反射测量仪QD的几何条件是模拟汽车昼间在公路上行驶时，自然光照射路面上的逆反射材料制作的标线，经其漫反射后，被驾驶室内的司机观察到的亮度情况。自然光从标线漫反射的光被探测器所接收，经信号处理、计算后得到测量值，并显示出来，此值即为逆反射系数QD的测量值。

+充电方法：

本设备为电池供电设备，并且采用可充电锂电池，在使用前请检查电池电量，并根据使用情况适当充电。充电时，请使用本设备专用电源适配器为设备充电，充电时电源指示灯为红色，充满后指示灯变为绿色。

+主界面：

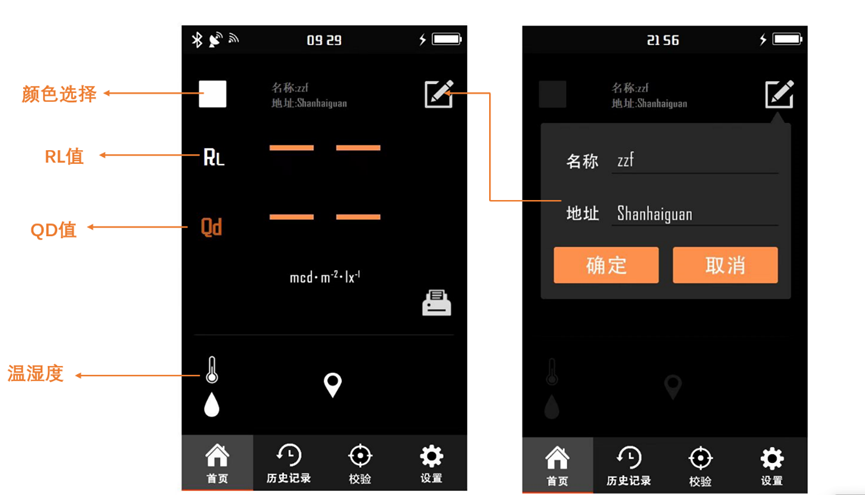

开机后，经过10秒左右的开机LOGO后，进入主界面。通过电容触摸屏完成部分操作。主界面分为3大部分：顶部信息栏、设置栏和中间主显示区域。顶部信息栏显示的信息有：时间，电池电量状态，蓝牙，喇叭。  如下图：

点击      后进入当前测试样件名称编辑界面，输入完成后点击完成编辑，注意: 名称长度不能大于10个汉字或20个英文字母。

+校准界面：

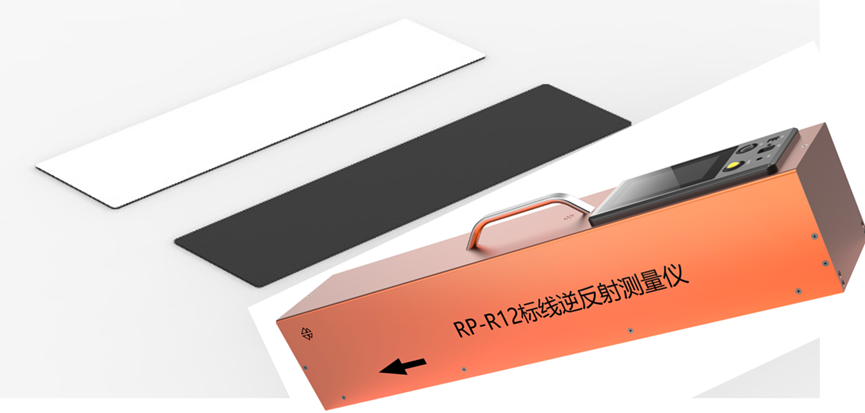

使用前需校准仪器，对每一个颜色进行校准，先校准黑色，其中白色需要输入校准板上所赋的逆反射亮度系数值。校准过程如下：

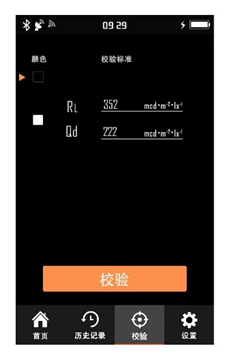

校准界面中最左侧的箭头表示当前选中的校准颜色， 点击图中颜色下方黑色或白色块进行校验,先校验黑色再校验白色, 黑色默认为0, 点击，当待校验颜色橙色条出现√,校验成功；校验白色时需要输入校验板的标准数值，同理当待校验颜色橙色条出现√,校验成功.

校验完成之后点击首页,按下黑色测试按钮即可测量,屏幕上有两个颜色的数据,上方的数据是RL值,下方的数据为QD值。

+历史记录：

首页底部第二选项为历史记录，点击历史记录会出现之前测量的记录，历史记录可删除，可打印。

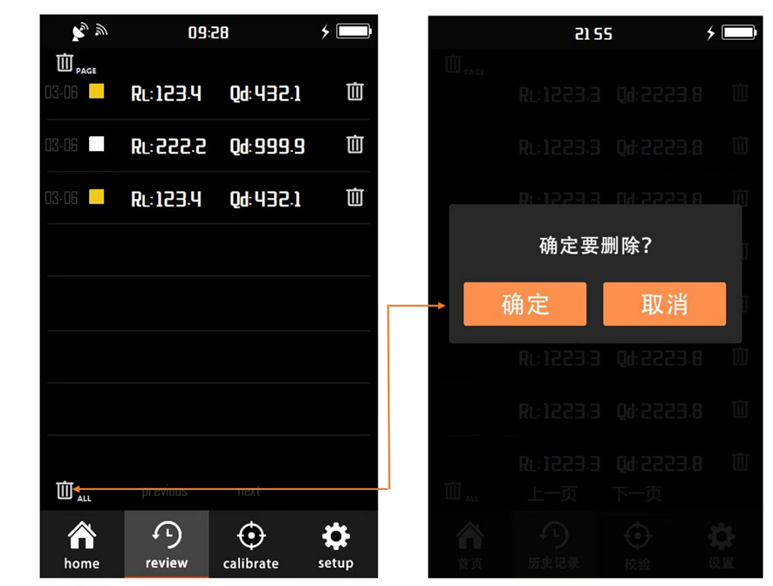

1.可删除单条历史记录、整页历史记录，以及所有历史记录。点击

删除图标     即可。

2.若要打印历史记录的测试数据，打开该数据，会有一个打印图标

点击即可打印（打印机使用详见说明书第8页）

+设置界面：

设置界面里包括时间设置，语音播报，蓝牙，GPS，语言和关于。

时间设置：点击 ”+”  ”-” 修改时间;

语言设置：进入         界面，选择中文或English

设置界面及其所有功能全部打开示意图

+蓝牙打印机的使用：

在主机开机情况下，点击设置，将蓝牙选项选定为橙色，选定之后屏幕左上角会有蓝牙图标闪烁，。长按蓝牙打印机的开机键即可开机，关机方法相同, 蓝牙打印机的“STATUS”指示灯常亮且主机屏幕的蓝牙图标不再闪烁,则连接成功,可选择首页的当前测量的数值,点击主界面右侧的打印机图标  方可打印，也可打印历史记录的测试数据。

+数据导出功能

本机器测试数据自动保存至历史记录，数据是以Excel表格型式导出，第一步：用USB数据线连接到电脑，找到“设置”选项点击进人，选择 “关于”, 点击数据线图标  电脑上会弹出一个“U盘”图标， 打第二步：打开文件夹，选择并双击打开

第三步：选择“db”开头的文件并双击

第四步：“db”即是历史数据，打开后可全部导出 或部分导出，根据需要选择并新建文件名保存。

第五步：导出完成后会提示是否打开导出文件 。

第二步到第四部步见下图：   严禁删除文件。
